Descripción

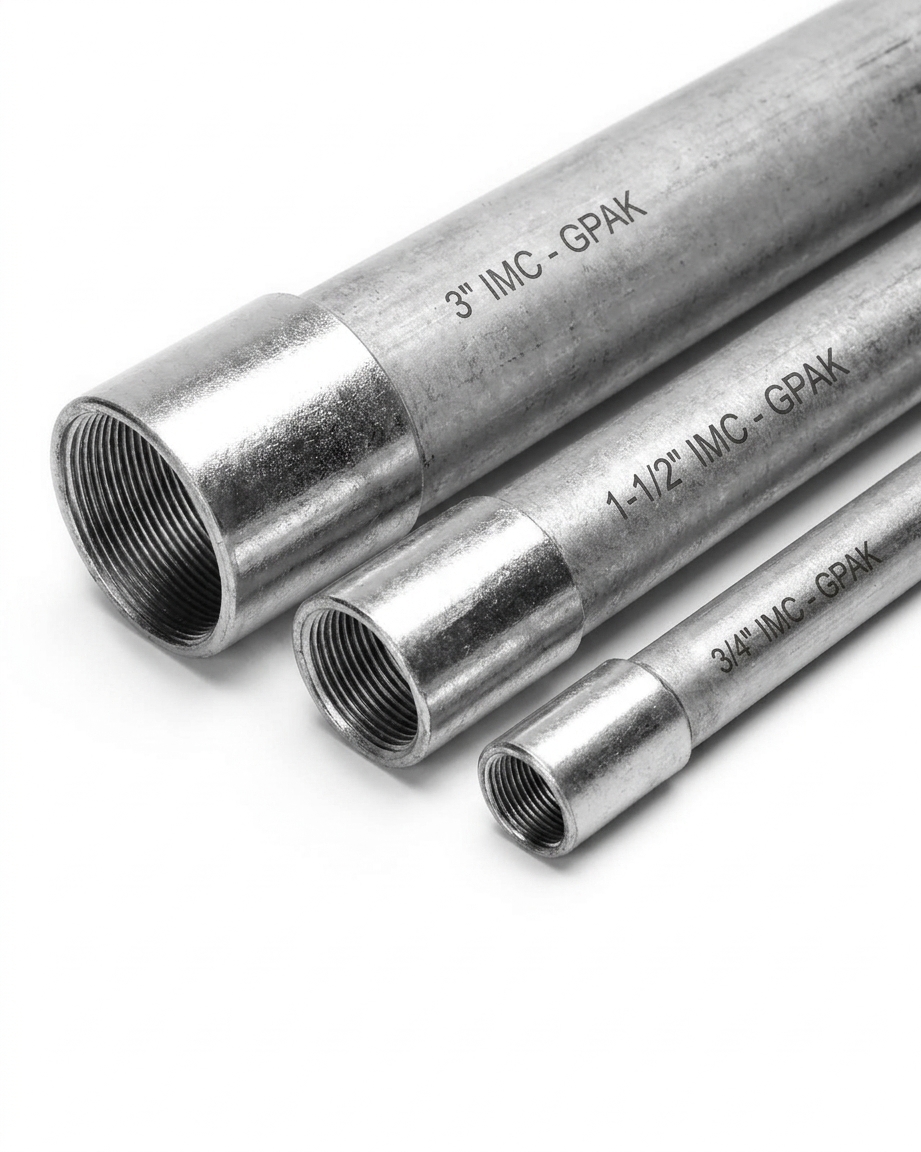

TUBO IMC METÁLICO GALVANIZADO POR INMERSIÓN EN CALIENTE GPAK (TIPO NTC 169 / UL 1242)
La Tubería IMC GPAK (Intermediate Metal Conduit) es la solución robusta e indispensable para el ensamble, estructuración y protección física de instalaciones eléctricas en ambientes industriales, de intemperie y de alto impacto mecánico. Diseñada bajo la normativa internacional NTC 169 y UL 1242, este canal metálico de pared intermedia ofrece un equilibrio perfecto entre máxima resistencia estructural y optimización de peso frente a la tubería pesada (RMC).
✨ Características Principales
• Construcción y Material: Fabricada en acero al carbono HR de alta resistencia mecánica a partir de lámina plana conformada en frío y soldada mediante el sistema ERW (Electric Resistance Weld). Posteriormente es sometida a un proceso de galvanizado por inmersión en caliente que crea una capa protectora integral contra la corrosión, humedad y agentes químicos en ambientes agresivos.
• Proceso de Burilado y Desbarbado: Para evitar que filos o asperezas puedan romper o rasgar el aislamiento de los cables eléctricos durante el tendido, los extremos de los tubos son desbarbados interiormente y el cordón de soldadura es removido minuciosamente mediante proceso de burilado antes del galvanizado.
• Protección Anticorrosiva Superior: El recubrimiento de zinc por inmersión en caliente protege tanto el exterior como la pared interior del tubo, garantizando una vida útil prolongada incluso en zonas costeras, plantas industriales o instalaciones a la intemperie.
📐 Especificaciones Técnicas
• Tipo de Canalización: Tubería metálica de pared intermedia (IMC).
• Longitud Estándar: 3.03 metros aprox.
• Material de Fabricación: Acero al carbono según normas AISI/SAE 1008, 1010, 1015, ASTM A1011 y JIS SPHT 3132.
• Composición Química: Carbono max. 0.25%, Manganeso max. 0.95%, Fósforo max. 0.50%, Azufre max. 0.045%.
• Propiedades Mecánicas: Esfuerzo de fluencia min. 25,000 PSI | Esfuerzo de tensión min. 47,000 PSI | Elongación ~23%.
• Normas de Fabricación: NTC 169 / UL 1242 / Cumplimiento RETIE.
💡 Aplicaciones Comunes
Ideal para la organización y protección de canalizaciones de potencia y control en entornos exigentes de baja y media tensión:
• Ambientes Industriales e Intemperie: Plantas de procesamiento, fábricas, parqueaderos, subestaciones e instalaciones exteriores.
• Zonas de Alto Riesgo Mecánico: Áreas expuestas a impactos físicos, vibración o transito pesado de personal y maquinaria.
• Áreas Clasificadas: Instalaciones con presencia de humedad, gases o agentes corrosivos.
🛡️ Beneficios Clave
• Rigidez y Resistencia Mecánica: Soporta esfuerzos de tensión elevados y cargas físicas sin deformarse.
• Máxima Seguridad e Ignífugo: Acts como una barrera física no combustible en caso de fallas eléctricas o cortocircuitos.
• Compatibilidad Estandarizada: Roscas y acoples compatibles con accesorios e instalaciones normalizadas según el RETIE.
